国家标准：YD/T 1019-2001
五类缆，适用于部署户内短距离连接，语音、电话、传真、网络及多媒体应用，适合家居、局部性网络连接终端。 超五类缆，适用于部署户内、外短距离连接，语音、电话、传真、网络及多媒体应用，适合校园、写字楼、公共设施等。

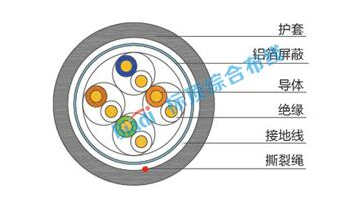

构造简图
| 产品标准 | 产品型号 | 产品规格 | 导体条数 N | 导体直径 mm | 绝缘外径 mm | 护套外径 mm | 英文类型 | 20℃时导体最大电阻(直线)Ω/km |
| YD/T1019-2001(4对) | (超五类单屏蔽) HSYV-5e 唛+地+箔 | 4×2×0.52 | 1 | 0.52 | 0.94 | 5.60 | FTP-5e | 81.44 |
传输特性（传播速度）
| 相时延20℃ max | ns/100m | f(MHz) 要求 | 0.064~100MHZ，扫频点数1601；0.064~250MHZ，扫频点数1601 |
| 1： ≤570 | |||
| 10： ≤545 | |||
| 100： ≤538 | |||
| 250： ≤536 | |||
时延差20℃ max | ns/100m | f(MHz) 要求 | 0.064~100MHZ，扫频点数1601；0.064~250MHZ，扫频点数1601 |
| 1： ≤45 | |||
| 10： ≤45 | |||
| 100： ≤45 | |||
| 250： ≤45 | |||
特性阻抗Ω | 3类，4类，5类，5e类，6类 | 100±15Ω | |
